产品详情
SPSR 供电模块带有内部可充电电池，可为 Monarch 仪器的 ROS-P、ROLS-P、IRS-P 和 MT-190P 提供所需的电源。
SPSR-IM（仅模块）包括：带 SPSR-U 115/230 Vac 电源/充电器的接口模块。
SPSR-IM 供电模块是一款独立的可充电电池供电设备，用于开发 TTL 兼容每转一脉冲输出，以触发外部设备，如振动分析仪、频谱分析仪、频闪仪、数据采集设备、转速计、平衡器、波形分析仪和磁带记录器。

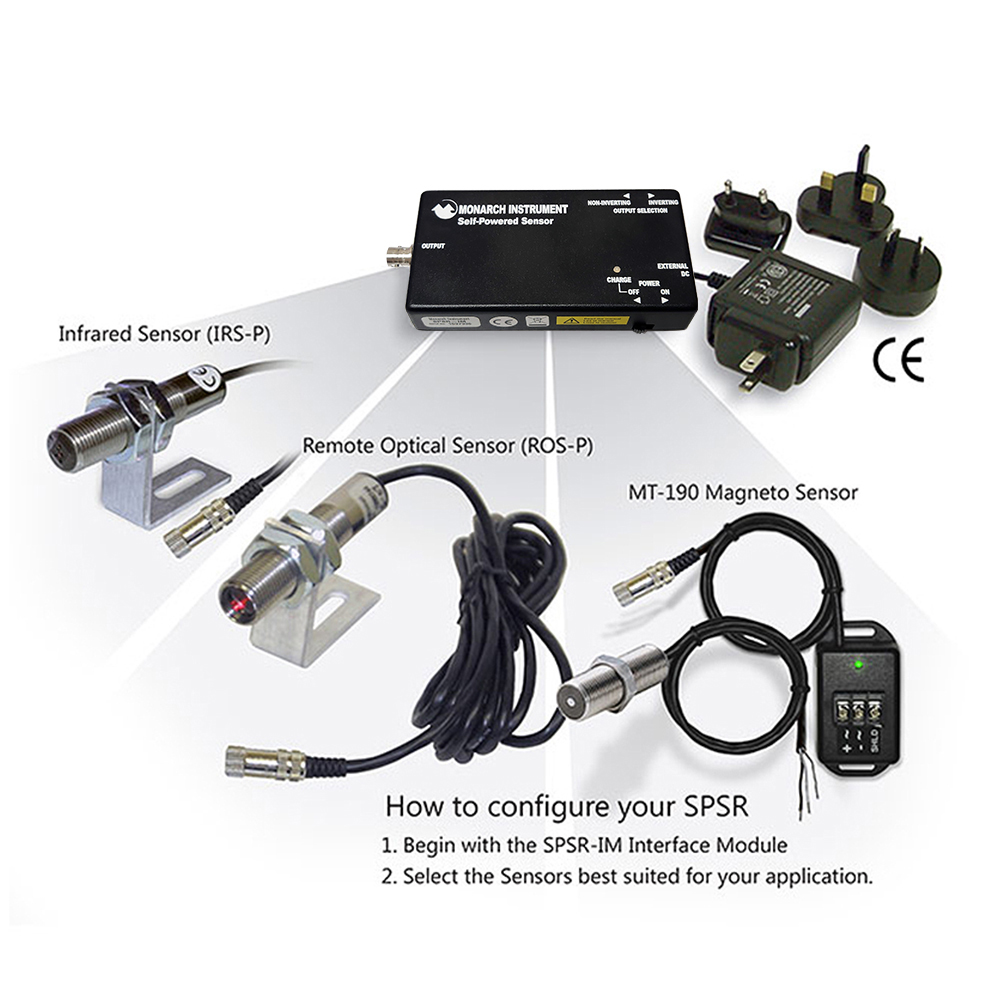

为方便起见，SPSR-115/230 套件包括我们的传感器 ROS-P。SPSR-IM 只是一个接口模块，可以与以下 （4） 个传感器中的任何一个（单独订购）配对，以适合您的特定应用：
可见光学红色 LED 光源（型号：ROS-P PN：6180-057)
可见光学红色激光光源（型号：ROLS-P PN：6180-029)
红外光源（型号：IRS-P PN：6180-020)
放大磁传感器（型号：MT-190P PN：6180-036)
美国MONARCH SPSR-IM 转速传感器供电模块技术参数*：
有关产品详细信息，请参阅 ROS-P 远程光学传感器页面。
| 规范 | 规格值 |
| 内置电池 | 内部电池 镍氢 （NiMH） 电池组，4.8 Vdc |
| 工作间隔 | >40 小时（典型值，使用 ROS-P）（~40 mA 负载） |
| 充电时间 | 长达 4 小时 |
| 输出 | TTL 兼容脉冲，可选择 INVERTED 或 NON-INVERTED 开关 使用 ROS（负脉冲）输入，设置为反相时输出为正脉冲，设置为非反相时输出为负脉冲;或者，输出可以是集电极开路（需要外部上拉） |
| 带宽 | 0 至 100 kHz |
| 电池电流消耗 | 12 mA，kΩ 负载（运行） |
| 7.5 V 输入电流消耗 | 14 mA，kΩ 负载（运行） |
| 电源 | SPSR-U （运行/充电） |
| LED 指示灯 | 状态指示;请参阅产品手册的 LED 指示部分 |
| 输出连接器 | BNC 连接器（母头） |
| 工作温度 | 32 °F 至 122 °F（0 °C 至 50 °C） |
| 重量 | 8.3 盎司（235 克） |
| 尺寸 | 5.0 英寸x 2.5 英寸x 1 英寸[127 毫米 x 64 毫米 x 25 毫米] |

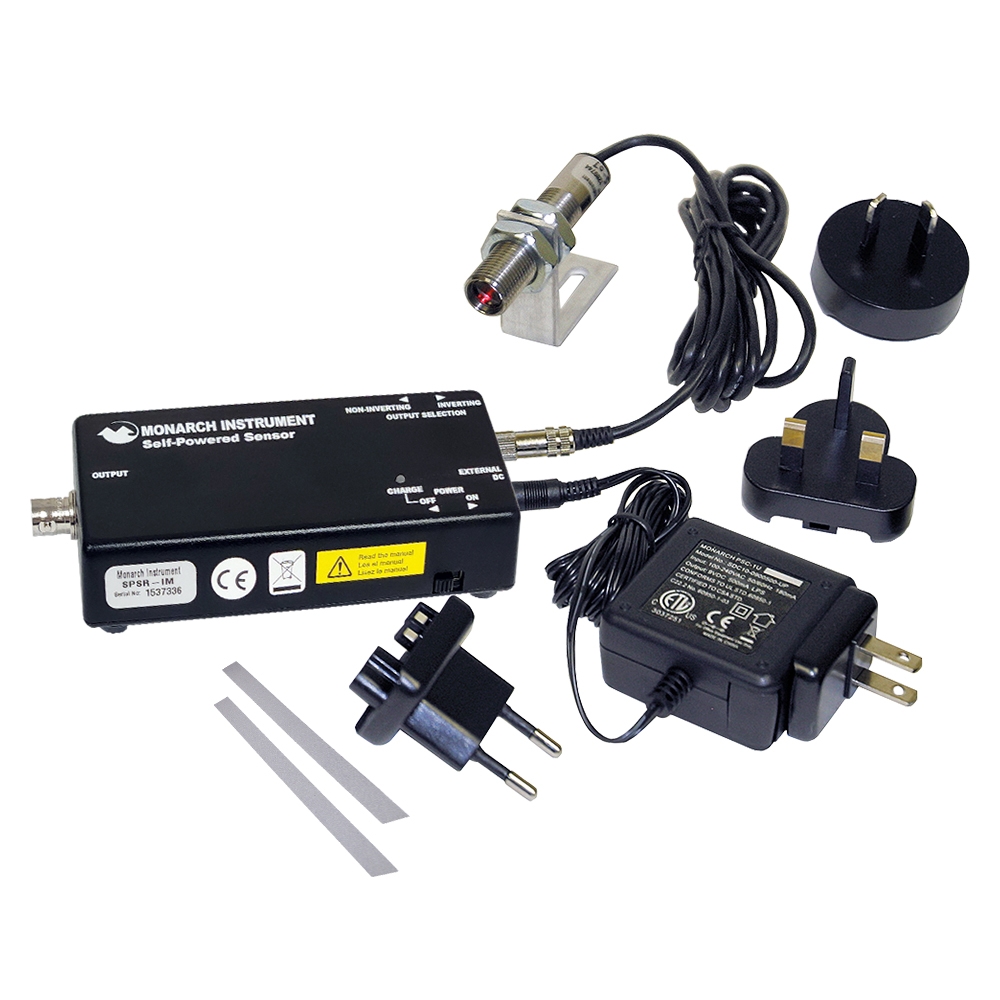

SPSR-115/230 Kits include the unique SPSR-IM module, SPSR-U Universal Power supply/recharger, ROS-P Remote Optical Sensor with either 8 ft. or 25 ft. cable, plus 12 inches of T-5 Reflective Tape.
The SPSR Self-Powered Sensor has internal rechargeable batteries providing the required power to Monarch Instrument’s ROS-P, ROLS-P, IRS-P, and MT-190P.
The SPSR-115/230 Kits are comprised of the self-powered SPSR-IM Interface Module, which provides power to a sensor and couples the sensor to a BNC output; an input sensor with a visible red LED light source (ROS-P with either 8 ft. or 25 ft. cable); and a battery recharger.
The unique SPSR Self-Powered Sensor with internal rechargeable batteries provides the required power to any one of (4) Monarch Sensors (see below). The TTL compatible output is switch selectable as either positive going 0-5 V pulses or negative going 5-0 V pulses provided on a BNC connector. The internal rechargeable batteries provide 40 hours of operation between charges. For continuous operation, the SPSR can be powered by 115/230 Vac. Self-powered sensors are a critical element for providing one pulse per revolution for vibration analyzers, spectrum analyzers, stroboscopes, data acquisition equipment, tachometers, balancers, waveform analyzers, and magnetic tape recorders.
| Internal Batteries | Internal Batteries Nickel metal hydride (NiMH) battery pack, 4.8 Vdc |
|---|---|
| Operating Interval | >40 hours typical with ROS-P (~40 mA load) |
| Charge Time | Up to 4 hours |
| Output | TTL compatible pulse, INVERTED or NON-INVERTED switch selectable With ROS (negative pulse) input, output will be a positive pulse when set to inverted or negative pulse when set to non-inverted; optionally, the output can be open collector (external pull-up required) |
| Bandwidth | 0 to 100 kHz |
| Battery Current Draw | 12 mA with kΩ load (operational) |
| 7.5 V Input Current Draw | 14 mA with kΩ load (operational) |
| Power Supply | SPSR-U (operational/charge) |
| LED Indicator | Status indication; see LED Indication section of the product manual |
| Output Connector | BNC connector (female) |
| Operating Temperature | 32 °F to 122 °F (0 °C to 50 °C) |
| Weight | 8.3 oz. (235 g) |
| Dimensions | 5.0 in. x 2.5 in. x 1 in. [127 mm x 64 mm x 25 mm] |
